双工位咖啡机外壳全自动铆压设备

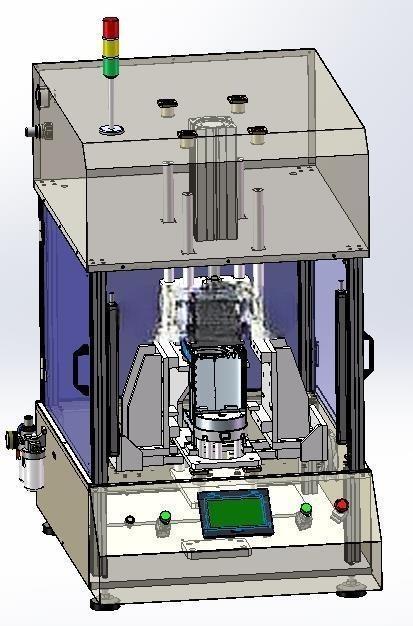

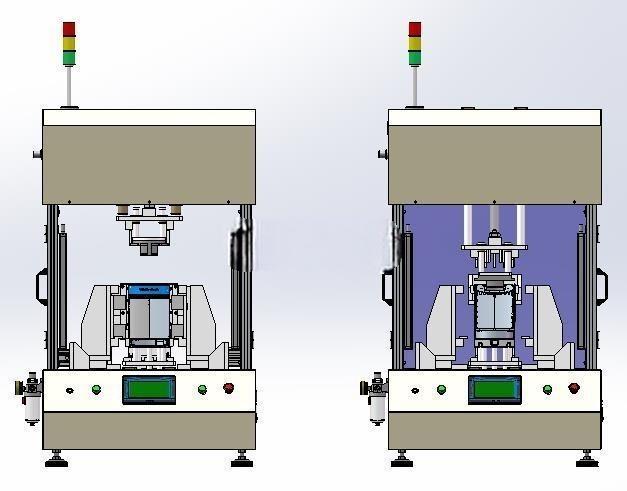

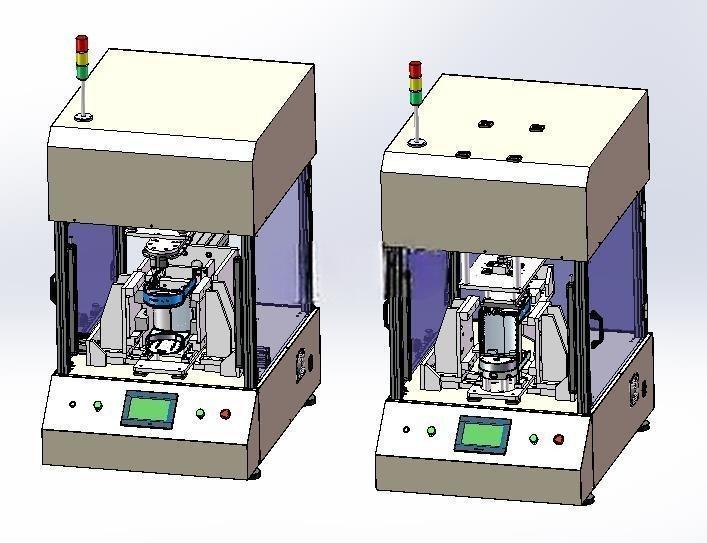

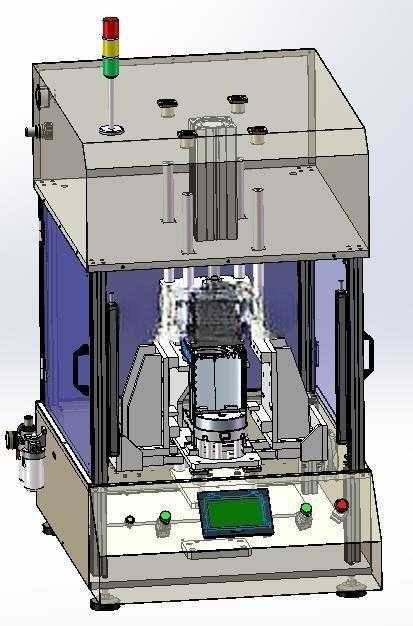

　　在小家电金属壳体加工产线中，咖啡机外壳的铆接工序长期存在单工位设备节拍不足、人工上下料对位偏差大、压装力一致性差导致壳体变形或铆点松动的痛点，这款双工位铆压设备正是针对咖啡机电镀/喷涂金属外壳的压铆工序开发的专用加工设备，可直接嵌入现有小家电壳体组装流水线，替代传统单台定制压铆机的排布方案，缩减产线设备占地与操作人员配置。设备采用双工位并行作业架构，两个独立压铆工位分别对应外壳不同位置的铆点压装工序，相当于将两台独立压铆机的功能集成在同一机架内，共用一套上料定位基准与电控系统，相比两台独立设备排布可减少30%左右的占地空间，同时避免了工件在两台设备间转序的二次定位误差，压装位置重复精度可控制在0.05mm以内，完全满足咖啡机外壳外观面无压痕、铆点拉拔力达标的工艺要求。从结构设计逻辑来看，设备整体采用四柱式承力机架，上下安装板通过加厚镀铬导柱连接，保证压装过程中机架形变量控制在0.02mm以内，避免压头偏载导致的铆点歪斜；顶部配置三色状态警示灯，可直观反馈设备运行、待机、故障三种状态，方便产线巡检人员快速识别设备工况；下部操作面板集成触控显示屏与实体操作按钮，可分别设置两个工位的压装压力、保压时间、压头下行速度等参数，适配不同厚度、不同铆点规格的咖啡机外壳加工需求。

　　工位内部采用仿形定位治具，可根据不同型号的咖啡机外壳快速更换治具模块，换型时间控制在15分钟以内，治具上设置的定位销与壳体预装孔位精准配合，避免压装过程中壳体移位；压头组件采用快换式接口，可根据铆点形状更换平压头、成型压头，满足不同铆接工艺的需求；设备两侧设置安全光栅与防护门，防护门采用透明亚克力材质，既可以观察内部压装状态，又能在设备运行时防止人员误入压装区域，触发安全光栅时设备会立即停止压头动作并复位，保障操作安全。

　　设备的安装边界需要提前匹配产线布局，底部配置可调式减震脚杯，可根据地面平整度调整设备水平度，调整范围±15mm，无需额外浇筑设备基础，直接放置在硬化车间地面即可完成安装；设备侧面预留气源与电源接口，接入0.5-0.7MPa压缩空气与380V三相工业电源即可调试运行，无需额外配置辅助动力源。在实际应用场景中，该设备可适配半自动与全自动两种作业模式，半自动模式下操作人员将待压装的咖啡机外壳放置在第一工位治具上，启动开关后第一工位完成压装，压头复位后操作人员可在第二工位上下料，两个工位交替作业，相比单工位设备可减少40%的操作人员等待时间，单班产能可达1200件以上；全自动模式下可对接外部机械手自动上下料，实现无人化连续作业，适配高速量产的小家电组装产线。

　　压装过程中设备自带压力监测功能，可实时采集每个铆点的压装压力曲线，当压力超出设定阈值时设备会自动报警并标记不合格工件，避免不良品流入下一道工序；压装完成后治具自动顶起工件，方便操作人员或机械手取料，减少取料过程中对壳体外观面的磕碰划伤。从结构建模的角度来看，该设备的三维模型完整还原了机架、压装组件、定位治具、电控系统、安全防护的所有细节，每个零部件的装配关系、配合公差都按照实际加工要求设置，导柱与导套的配合采用H7/h6间隙配合，压头与安装板的连接采用定位销+螺栓的固定方式，保证模型可直接用于工程出图、装配模拟、产线布局仿真，也可作为同类双工位压装设备的设计参考模板，帮助结构设计人员快速完成类似设备的方案迭代，减少重复建模的工作量。
