龙门桁架式拆袋搬运机械手成套设备

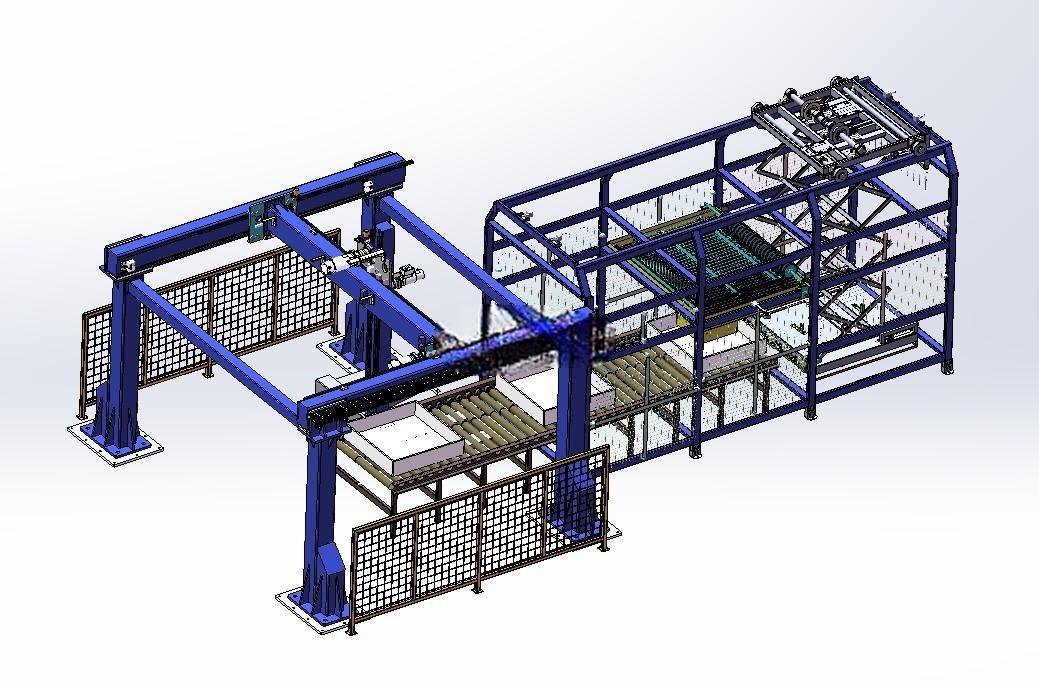

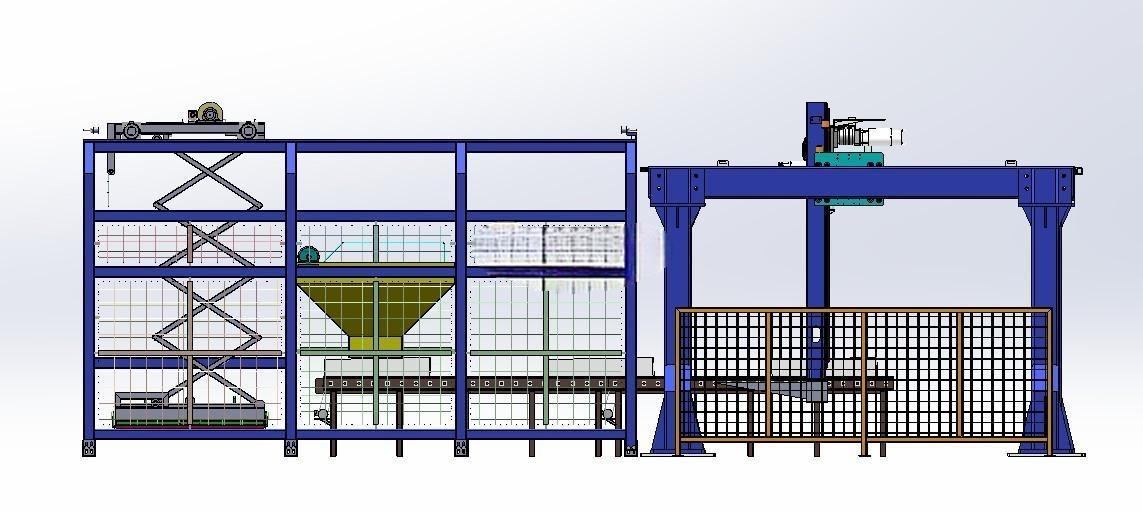

　　在粉体、颗粒袋装物料的生产转运场景里，人工拆袋倒料长期存在粉尘溢出、劳动强度大、投料效率不稳定的痛点，这套龙门桁架机械手搬运拆袋设备，正是针对袋装原料从卸垛到投料全流程的自动化需求设计，适配化工、粮食、建材等行业的袋装物料预处理工位，可直接对接原料仓储区与生产投料工段，替代人工完成拆袋、倒料、空袋处理、码垛等一系列重复作业。整套设备采用分体式模块化布局，左侧为多层架体结构的破袋集料单元，右侧为大跨度龙门桁架执行单元，底部贯穿式输送线负责料箱与袋装物料的工位流转，安装时需预留足够的地面承重基础，龙门立柱的安装平面度需控制在每米0.2mm以内，避免桁架运行时出现卡滞或精度偏移，整体设备的横向跨度可根据现场工位数量调整，常规适配2-4个投料工位的布局需求，纵向行程覆盖破袋工位、料箱暂存位、码垛位三个核心区域，垂直行程满足从输送线台面到最高码垛层的取放高度要求。

　　破袋集料单元采用多层防护结构，外层设置安全防护网避免人员误入作业区域，内部集成破袋刀具、集料漏斗、空袋收集机构，当袋装物料由输送线送入破袋工位后，定位机构先将袋体夹紧固定，锯齿形破袋刀沿袋体底部划开，物料在重力作用下落入下方集料漏斗，漏斗内壁做倾斜溜角设计，角度大于物料安息角5度以上，避免粉体或颗粒物料粘附挂壁，漏斗出口对接下方输送线上的料箱，完成物料的归集装填。

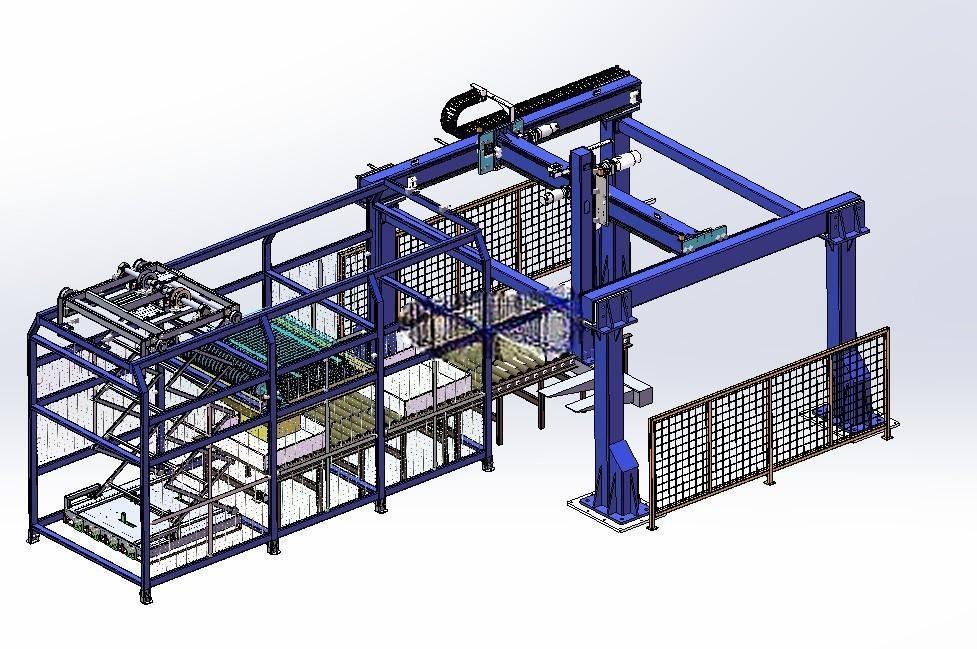

　　右侧龙门桁架采用双立柱支撑结构，横梁上搭载伺服驱动的水平移动滑台，滑台下方安装垂直升降轴，末端配置可更换的夹爪机构，夹爪可根据袋体材质、重量调整夹持力，既保证搬运过程中袋体不滑落，也避免夹持力过大导致袋体提前破损漏料；当料箱完成接料后，输送线将料箱转运至桁架机械手的作业区间，机械手可根据生产调度需求，将满料箱抓取码垛到指定暂存区域，也可直接将料箱倾倒至下游生产设备的进料口，适配不同生产流程的工艺需求。

　　设计过程中充分考虑了设备的维护便利性，桁架的导轨、齿条均设置在横梁侧面，避免落料堆积在传动部件表面加剧磨损，所有驱动电机的安装位置预留了检修操作空间，防护网采用快拆式连接结构，更换易损件时无需大面积拆卸防护结构；破袋刀具采用模块化快装设计，磨损后可快速更换，无需调整整体机构的安装位置。设备运行时的安全防护做了多重冗余设计，除外围的物理防护网外，在人员易进入的工位设置安全光栅，一旦检测到异物进入作业区间，桁架机械手会立即停止运行，同时输送线暂停送料，避免安全事故发生；集料单元内部设置除尘接口，可对接厂区中央除尘系统，在破袋倒料过程中同步抽走溢出的粉尘，改善车间作业环境，避免粉尘堆积带来的职业健康与安全隐患。整套设备的动作逻辑采用分段式控制，破袋、输送、抓取、倒料各工位可独立运行也可联动控制，当某一工位出现故障时，其余工位可切换至手动模式维持基础生产，不会出现全线停机的情况；桁架的运行速度可根据物料特性调整，搬运易碎颗粒物料时降低运行加速度，避免物料破碎，搬运粉体物料时适当提升运行节拍，匹配生产线的投料效率需求。
