400mm幅面片材自动清洁收放设备结构

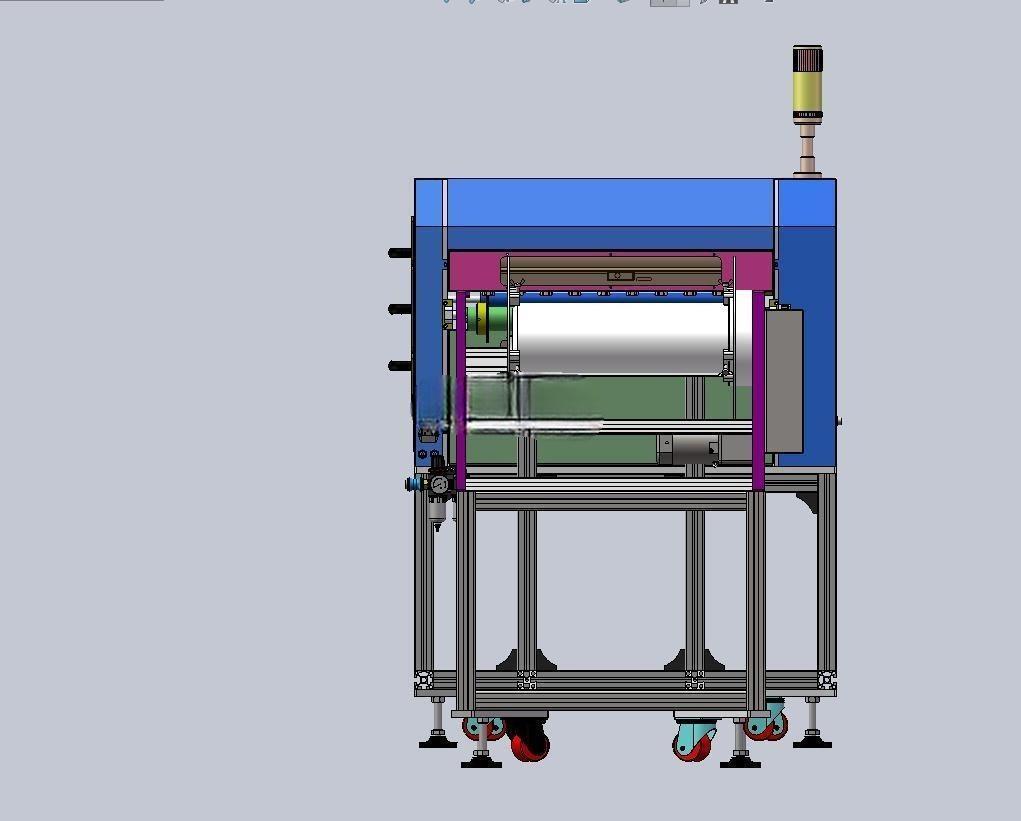

　　在光学膜片、印刷片材、金属薄带、柔性覆铜板等卷材类加工产线中，来料表面附着的粉尘、毛屑、微小颗粒是造成后续印刷瑕疵、贴合气泡、压印凹坑的核心诱因，这类片材清洁收放设备正是为解决该类工序痛点设计，可直接嵌入卷材连续加工产线的上料段，替代传统人工擦拭、粘尘辊手动清洁的低效作业模式，适配连续化生产的节拍要求。设备整体采用铝型材框架搭建，底部配置可调脚杯与万向脚轮组合支撑，既可以通过脚杯调平保证设备运行稳定性，也能通过脚轮快速移位，适配产线布局调整的需求，框架型材选型兼顾刚性与轻量化，避免运行过程中因辊系转动产生共振，影响清洁效果。

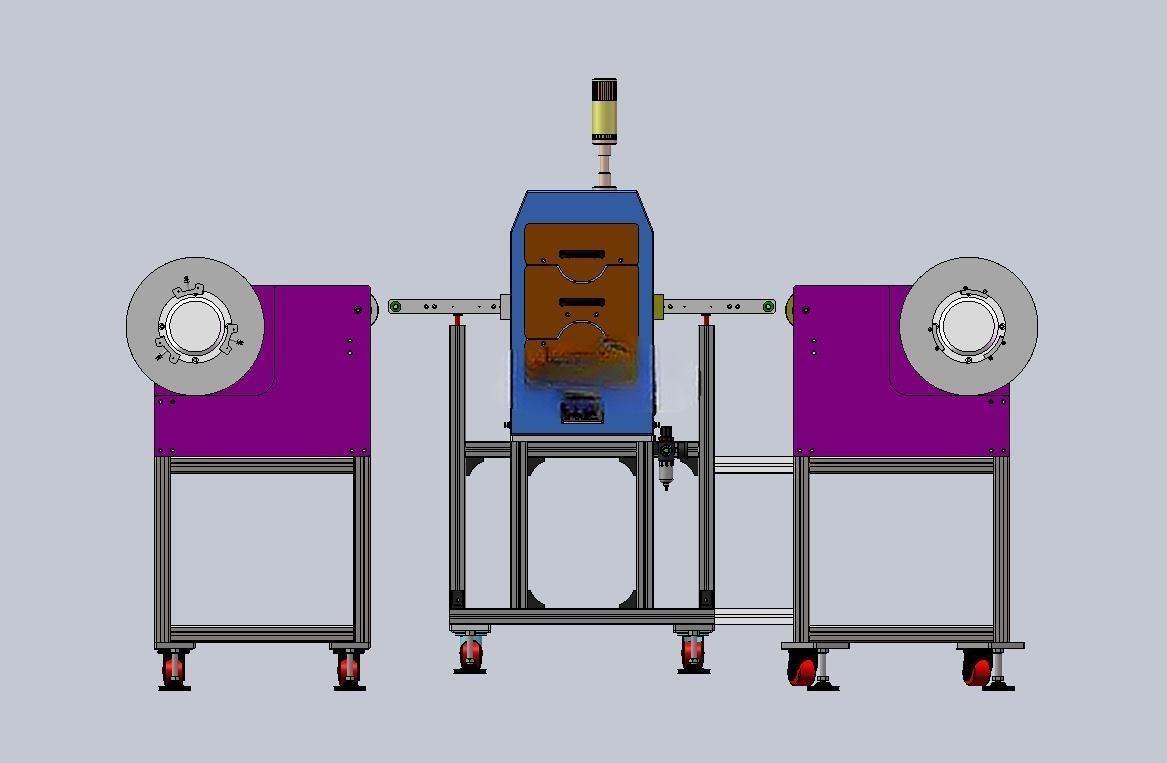

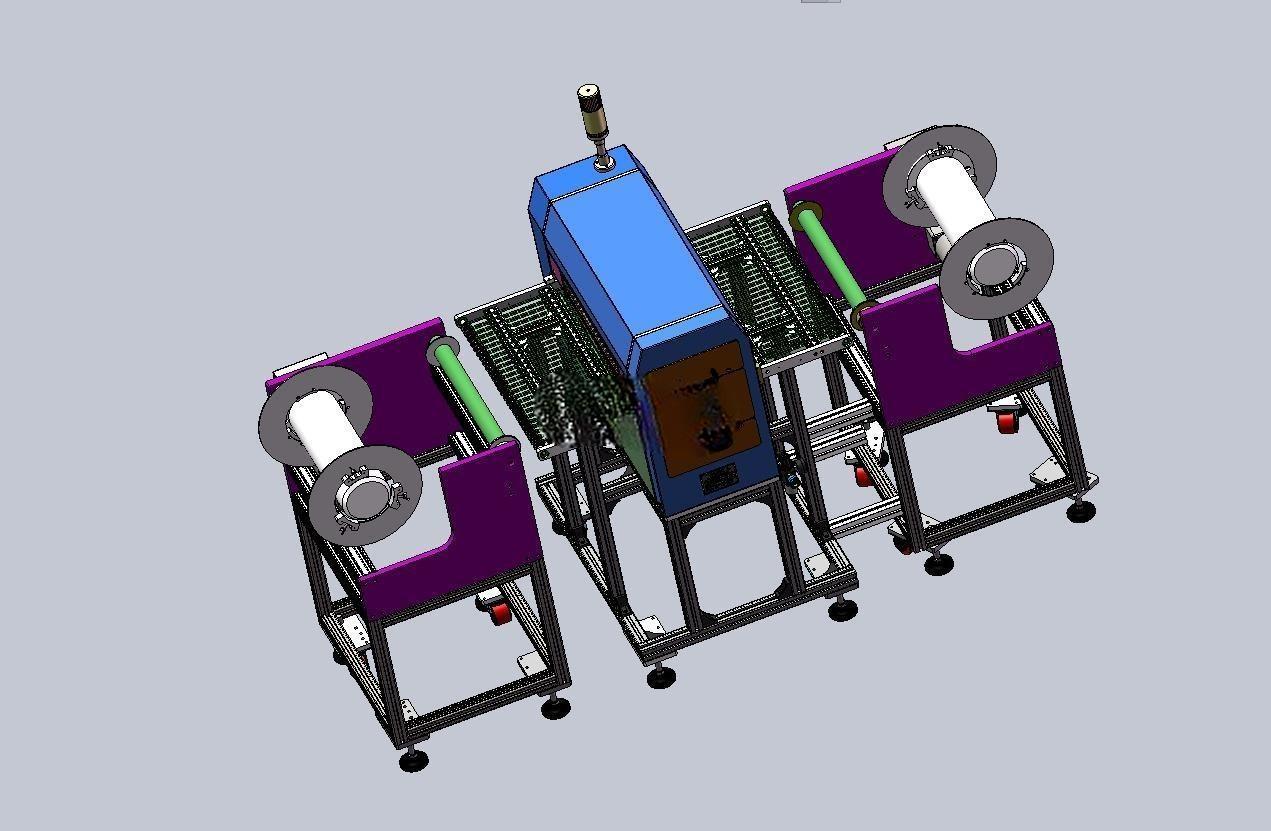

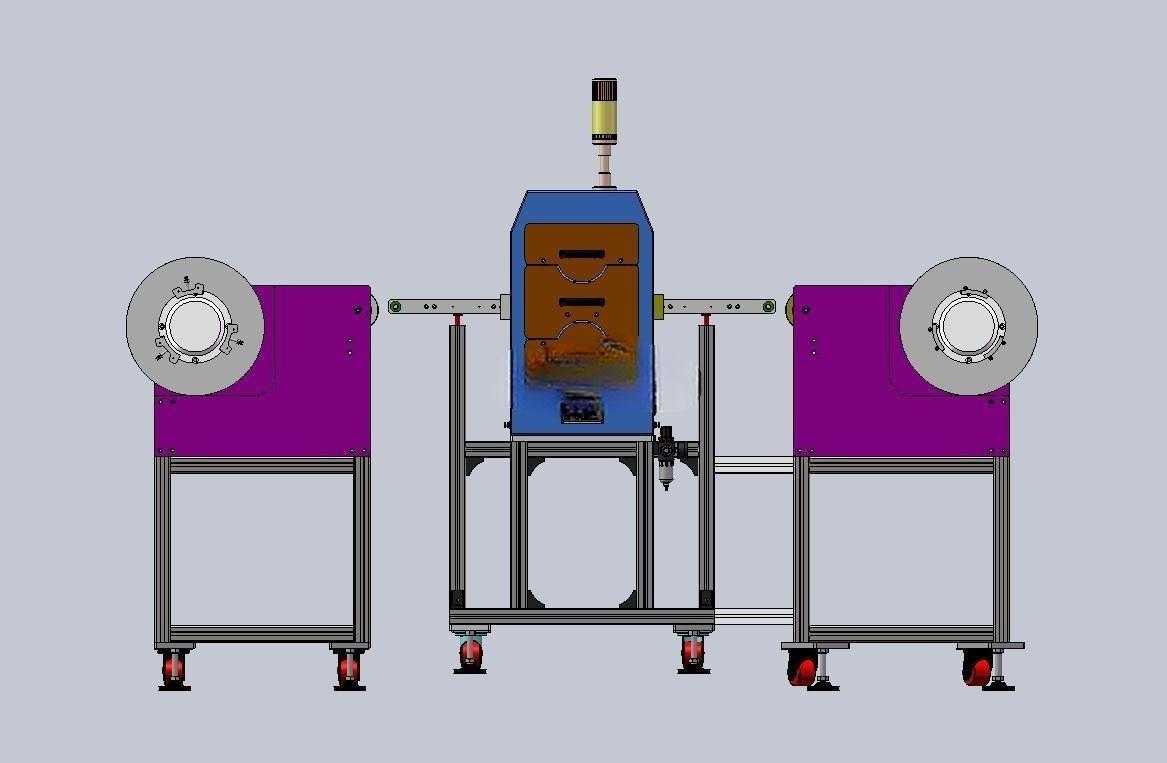

　　设备核心功能段分为上料放卷、清洁作业、出料收卷三个模块，放卷端配置张力控制结构，可适配不同厚度、不同材质的片材走料需求，避免片材走偏、拉伸变形；清洁段采用多组接触式清洁辊搭配负压集尘结构，可同时对片材上下表面进行清洁，将附着的颗粒物粘附转移后统一收集，避免二次污染，清洁辊的间隙可通过侧边调节结构快速调整，适配0.1mm到2mm厚度区间的各类片材加工需求。设计过程中优先考虑了幅宽拓展性，现有结构默认适配400mm宽度片材，若需加工更宽幅的片材，仅需更换对应长度的辊轴、调整两侧墙板的间距即可完成改造，无需重新搭建整体框架，可降低后续产线升级的改造成本。

　　走料路径设计时充分考虑了片材的绕包角度，保证片材与清洁辊的接触压力均匀，避免局部清洁不到位或者片材被压伤的问题，设备顶部预留了驱动电机的安装位，采用单电机同步驱动多组辊轴的传动方案，保证各辊线速度一致，避免片材在设备内部出现堆料、拉扯的问题。安装边界方面，设备整体宽度适配400mm幅宽片材的走料空间，长度方向预留了上下料的操作空间，高度方向符合人体工学操作要求，操作人员可站在设备侧边完成上料、穿料、参数调整的作业，无需额外搭建操作平台。设备两侧的护板采用快拆式设计，日常维护时可快速拆卸，完成清洁辊更换、集尘仓清理、传动部件润滑等保养作业，无需拆解整体框架结构。

　　走料路径的导向辊均采用高精度动平衡处理，高速运行时无明显跳动，保证片材走料平稳，不会出现片材表面划伤的问题。在实际产线应用中，该设备可与覆膜机、印刷机、模切机、分切机等前后端设备联机运行，通过信号交互实现整线同步启停，无需单独安排人员值守操作，可大幅降低片材加工工序的不良率，减少人工清洁的工作量。设备底部的脚轮带刹车结构，移位到位后可锁定脚轮，再配合可调脚杯完成调平，可适配不同平整度的车间地面安装需求，无需额外做地基处理。整体结构没有复杂的定制加工件，大部分零部件采用标准工业铝型材、标准辊轴、标准传动件搭建，加工成本可控，装配难度低，后期维护更换配件的采购周期短，适合中小批量加工产线的配套升级使用。清洁段的结构设计预留了加装静电消除棒的安装位，针对容易产生静电吸附粉尘的塑料片材、光学膜片类加工场景，可直接加装静电消除组件，进一步提升清洁效果，无需对原有结构做大幅改动。收卷端同样配置张力调节结构，可保证收卷后的片卷材整齐，不会出现端面不齐、松紧不一的问题，方便后续工序的转运与加工。
