汽车安全带锁钩自动穿带铆接设备

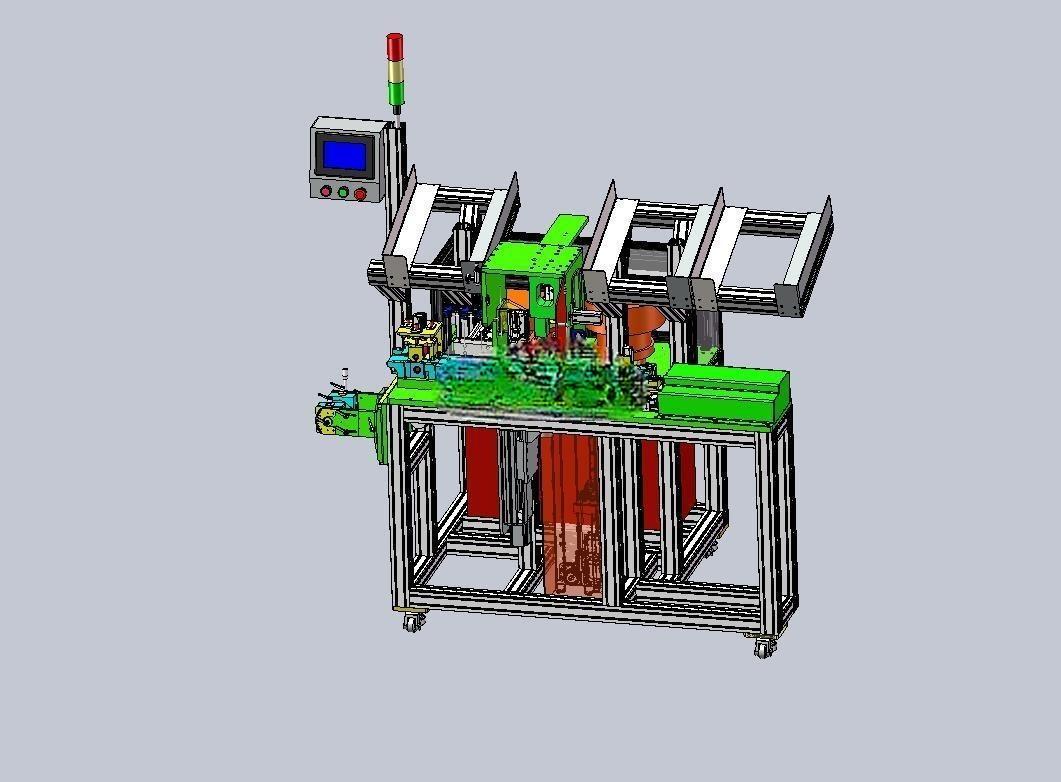

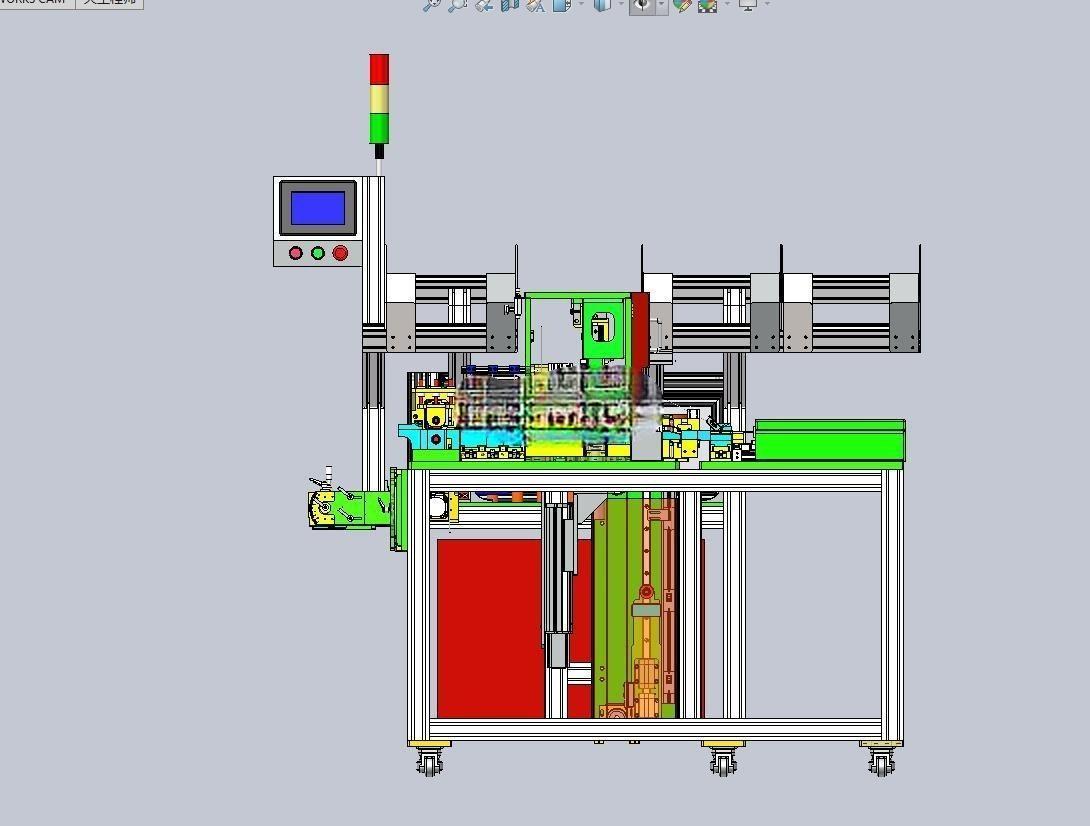

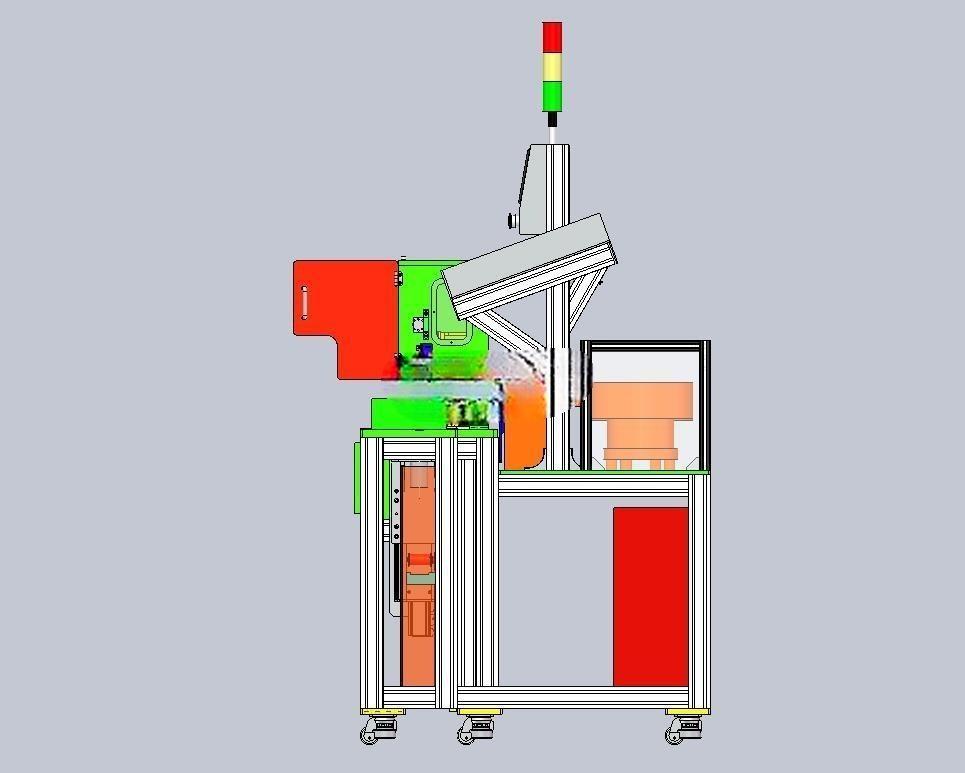

　　在汽车被动安全零部件生产环节，安全带总成的组装精度直接关联整车安全性能的合规性，传统人工穿带、手动铆接的作业模式，不仅存在锁舌、锁钩、固定件错装漏装的质量隐患，织带穿入位置偏差、铆接力度不一致的问题，还会直接导致安全带总成的拉脱力不达标，无法满足强制安全检测要求。这套自动穿带设备正是针对安全带组装工序的痛点开发，核心作业覆盖锁舌、锁钩、安全带固定件与织带的自动穿装，以及穿装完成后的限位扣铆接全流程，可直接对接安全带织带裁切、总成性能检测的前后工序，适配主流乘用车三点式安全带的组装节拍需求。设备整体采用工业铝型材搭建框架主体，底部配置可调脚轮与支撑脚杯，兼顾工位转场的移动便利性与作业时的安装稳定性，整机安装边界控制在长1.8米、宽1.2米、高2.1米范围内，无需额外开挖地基，可直接布置在现有组装生产线的空余工位，对接车间常规0.5-0.7MPa压缩气源与220V工频供电即可投入使用，框架顶部设置的三色警示灯可直观反馈设备运行、待料、故障三种状态，方便现场操作人员快速响应。

　　从功能实现逻辑来看，设备的织带上料工位采用定位夹具固定成卷织带的送料端，通过伺服送料机构控制织带的送进长度，精度可控制在±0.5mm以内，避免织带送料过长或过短导致的穿带失败；附件上料区采用振动盘分料配合直振送料轨道，将锁舌、锁钩、固定件依次输送至穿装工位，每个送料节点都设置了光电检测传感器，一旦出现缺料、附件姿态错误的情况，设备会立即暂停对应工位动作并触发警示，从送料环节就杜绝错装问题。穿装执行机构采用多轴气动滑台配合定制导向穿针，可根据不同型号安全带的附件排布，调整穿针的行进路径与穿入角度，确保织带能精准穿过所有附件的预设安装孔，穿装过程中夹具会牢牢固定所有附件的位置，避免穿带推力导致附件偏移。

　　穿装完成后，织带会被牵引至铆接工位，采用伺服控制的旋铆机构对限位扣进行压铆，铆接压力与下压行程可根据不同规格限位扣的参数预设，铆接完成后还会通过压力传感器反馈铆接力数值，确保每个限位扣的铆接强度一致，不会出现松脱或压裂织带的问题。设计阶段充分考虑了汽车零部件生产的快换需求，所有与织带、附件接触的夹具、导向件都采用快拆式结构，更换不同型号安全带的生产工装时，仅需松开对应快锁螺钉即可完成更换，单批次换型时间可控制在15分钟以内，适配多品种小批量的安全带生产需求。

　　设备的安全防护设计也贴合车间作业规范，所有运动机构外侧都设置了透明亚克力防护挡板，操作侧设置安全光栅，一旦操作人员肢体进入设备作业范围，设备会立即停止所有动作，避免机械伤害；电气控制元件全部集成在框架下部的密封电控柜内，布线采用线槽规整排布，方便后期维护检修，气路元件集中布置在气源处理三联件附近，每个气路支路都设置独立调压阀，可根据不同执行机构的推力需求单独调整气压，避免气压过大导致的部件损坏或气压不足导致的动作不到位。在实际生产应用中，这套设备可替代3-4名人工的穿带、铆接作业量，单条安全带的组装节拍可控制在12秒以内，附件防错率可达100%，铆接合格率稳定在99.5%以上，不仅能降低人工操作的劳动强度，还能避免人工操作带来的质量波动，满足汽车零部件生产的IATF16949质量体系追溯要求，设备预留的通讯接口可直接对接车间MES系统，实时上传生产数量、故障信息、铆接参数等数据，方便生产管理人员进行产能统计与质量追溯。
