鼠标电子元器件自动插装设备结构

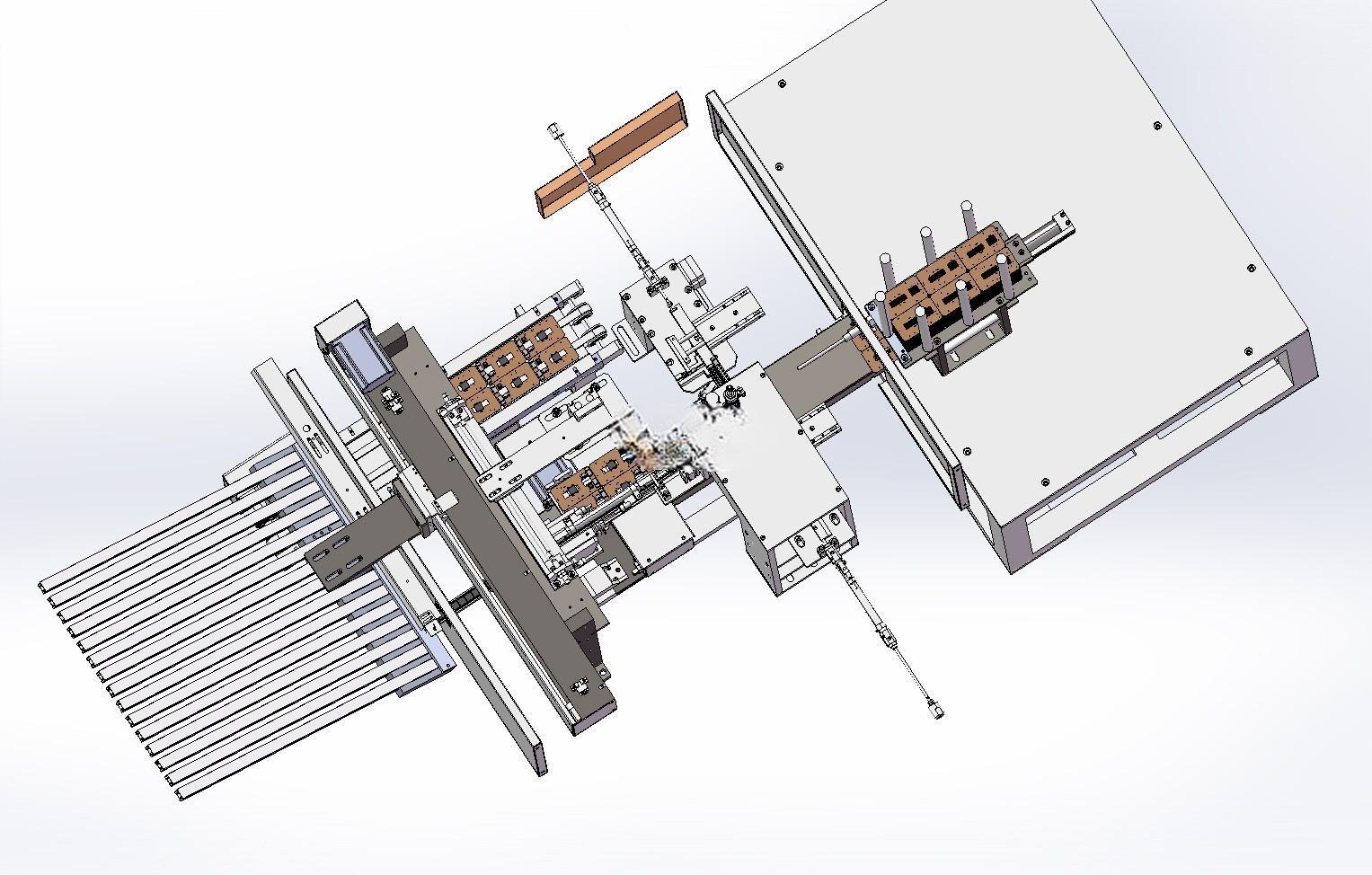

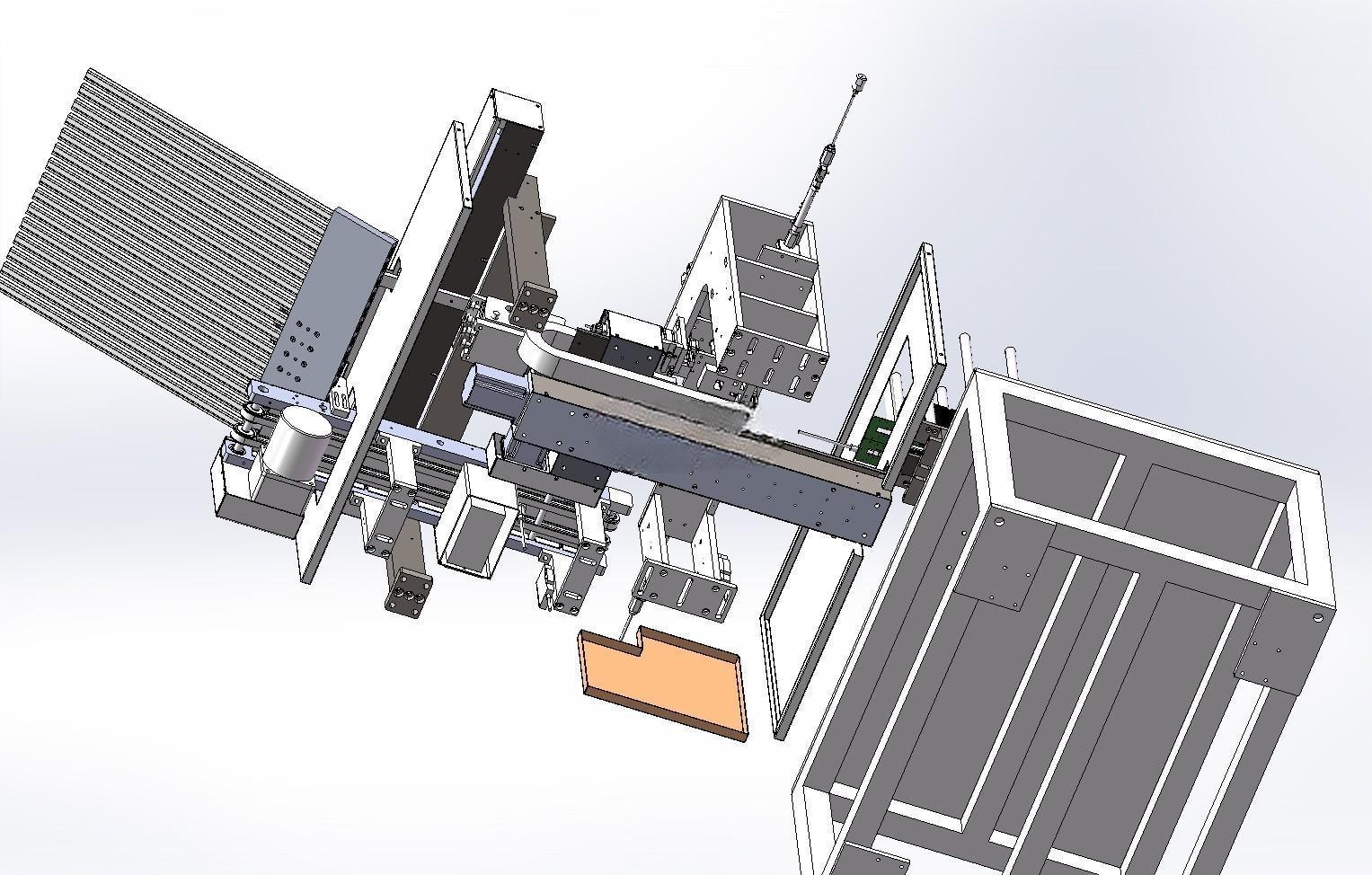

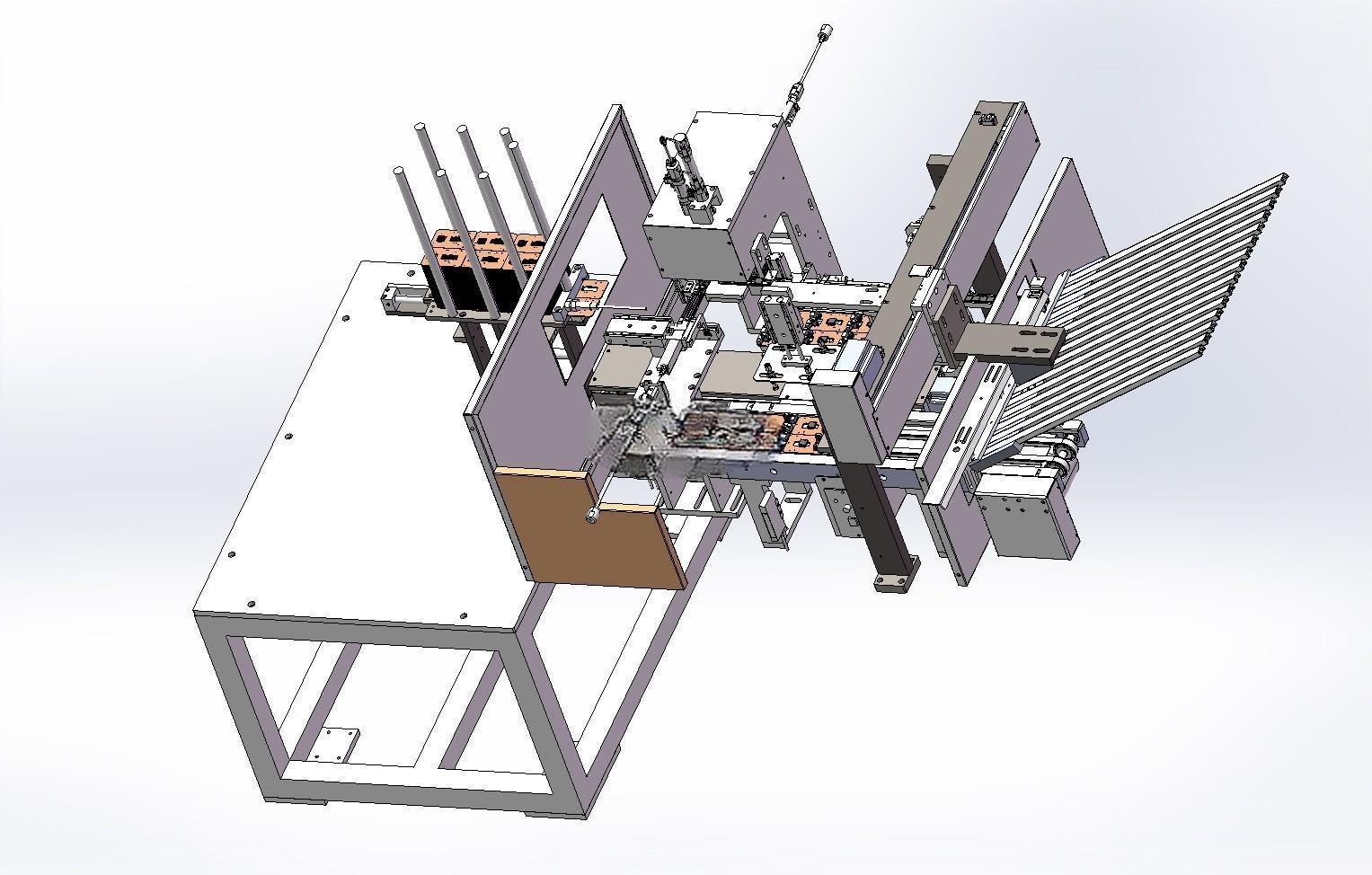

　　在消费电子组装生产环节，PCB板通孔元器件的插装长期依赖人工完成，存在插装精度波动大、效率瓶颈明显、不良品率随作业时长攀升等痛点，这款针对鼠标类消费电子设计的自动插件设备，正是为解决中小尺寸PCB板规则元器件高速插装需求开发的专用生产装备。从设备整体布局来看，采用下机架承载+上部功能模组分层布置的结构，底部方通焊接机架作为整个设备的安装基准，台面采用加厚钢板加工，平面度控制在0.1mm/m范围内，为上部各运动模组提供稳定的安装基础，机架下部预留电气元件安装腔，可容纳PLC、伺服驱动器、气源处理组件等核心控制部件，整体占地面积控制在1200mm*800mm范围内，适配电子组装车间常见的流水线排布间距，设备台面高度设置为850mm，匹配作业人员上下料的操作高度，无需额外搭建操作站台。

　　设备的上料端采用多管立式料仓结构，可同时装载6种不同规格的轴向或径向规则电子元器件，料仓配备分料拨轮机构，通过伺服电机驱动拨轮旋转，按照插装节拍将元器件逐个分离至送料轨道，送料轨道宽度可根据元器件引脚间距快速调整，换型时仅需更换轨道适配块即可完成不同规格元器件的上料适配，无需整体拆解料仓结构。中间插装工位采用双工位XY移动平台承载PCB板，平台配备精密直线导轨与滚珠丝杠传动，重复定位精度可达±0.02mm，可根据PCB板的孔位坐标自动调整插装位置，插装头组件采用垂直下压结构，配备压力传感器实时监测插装压力，当引脚对位偏差导致压力超过阈值时设备自动停机报警，避免元器件引脚弯折或PCB板被压损。

　　设备出料端配备斜向溜槽结构，完成插装的PCB板可通过溜槽自动滑出至接驳台，也可直接对接后续波峰焊工序的进料轨道，减少工序间的人工转运环节。从设计思路上，这款设备没有追求大而全的通用插件能力，而是聚焦鼠标这类小尺寸PCB板的插装需求，将可插装元器件范围限定在鼠标生产中常用的电容、电阻、接插件等规则元器件，大幅简化了设备的运动结构，相比通用高速插件机，设备的制造成本更低，调试难度更小，更适合中小批量消费电子生产场景的使用需求。设备的各运动模组均采用模块化设计，料仓模组、插装头模组、XY移动平台模组均可单独拆解更换，日常维护时无需拆解整个设备机架，可大幅缩短设备故障停机时间。

　　在安全防护设计上，设备的运动区域外围设置有透明亚克力防护挡板，挡板配备安全门开关，当防护挡板被打开时设备自动切断运动回路，避免作业人员误触运动部件造成伤害，设备顶部预留有状态三色灯安装位，可实时显示设备运行、待机、故障三种状态，方便车间管理人员快速掌握设备运行情况。气源处理组件设置在设备侧方，配备调压阀与油雾器，可根据不同插装力度需求调整供气压力，适配不同厚度PCB板与不同引脚强度元器件的插装需求。电气布线采用机架内部走线槽布置，所有线缆均配备拖链防护，避免运动过程中线缆被拉扯磨损，延长电气元件的使用寿命。在实际生产场景中，这款设备可替代8-10名人工插件作业人员，插装速度可达每小时6000个元器件，插装良率稳定在99.5%以上，可24小时连续运行，大幅降低鼠标生产过程中PCB板组装环节的人工成本，同时避免人工插装过程中因人员疲劳、操作失误导致的元器件插反、插歪、漏插等问题，提升产品组装一致性。设备的安装基础要求平整硬化地面，无需额外预埋地脚螺栓，通过机架底部的可调脚杯即可调整设备水平度，安装调试周期可控制在3个工作日内，对于生产场地搬迁的适配性更强。
